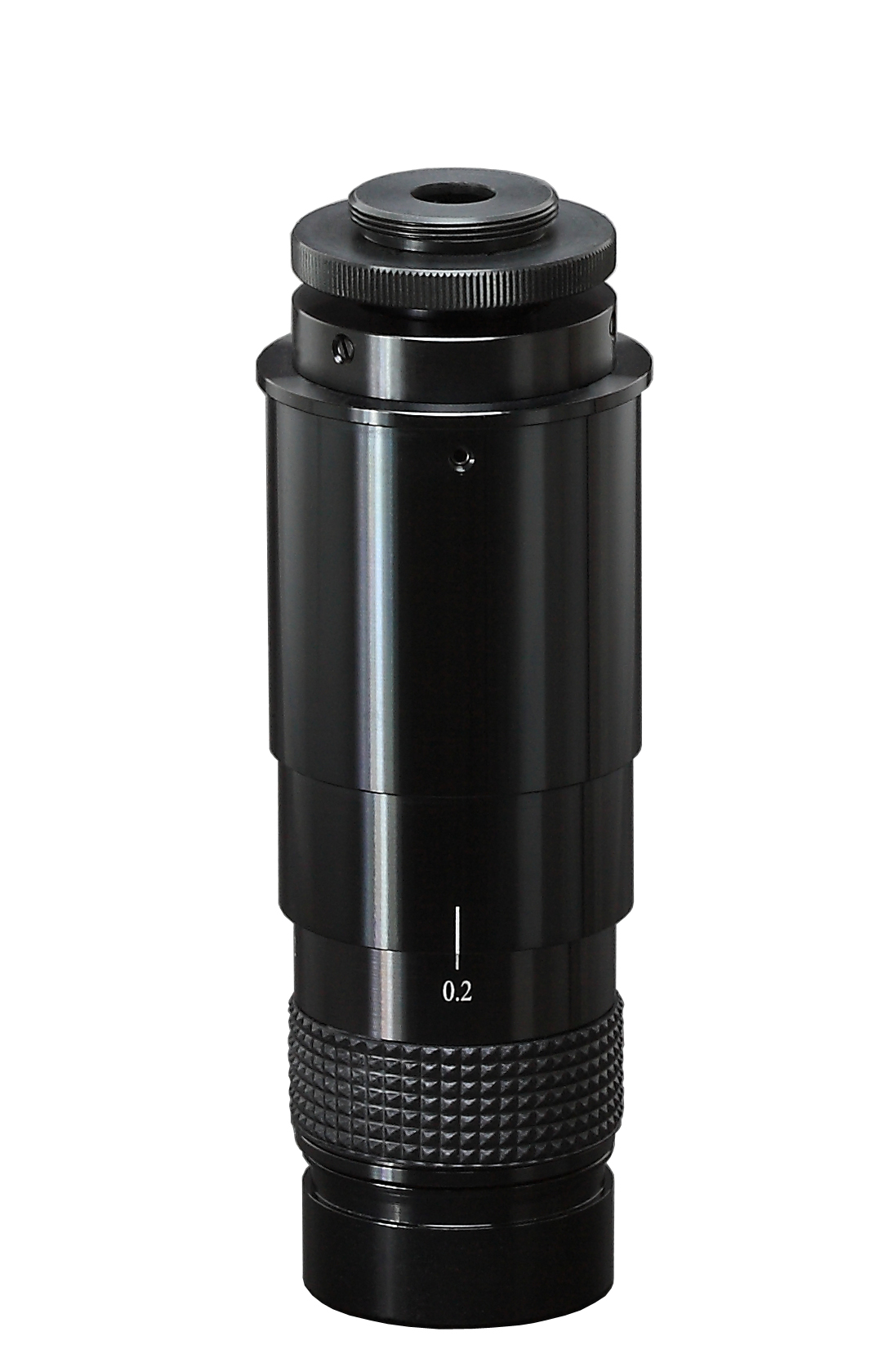

附加物鏡

項目

MZD0212

1X主機

光學放大倍率

0.2X～1.2X

視場范圍

18X24～3X4

工作距離

115

0.5X

光學放大倍率

0.1X～0.6X

視場范圍

36X48～6X8

工作距離

195

0.7X

光學放大倍率

0.14X～0.84X

視場范圍

25.7X34.3～4.3X5.7

工作距離

145

2X

光學放大倍率

0.4X～2.4X

視場范圍

9X12～1.5X2

工作距離

35

變倍主體連續變倍范圍

0.2X～1.2X

倍率

數值孔徑

景深

分辨

TV失真

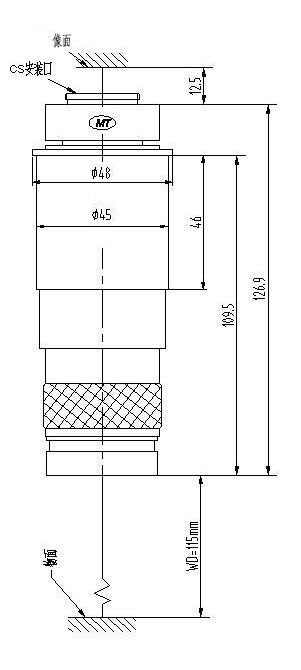

安裝尺寸：Φ45mm
最大兼容相機：1/2"
CCD螺紋接口：1英吋32扣

0.2X

0.024

8.3mm

14.0μm

0.90%

0.6X

0.055

1.2mm

6.1μm

0.10%

1.2X

0.071

0.47mm

4.7μm

0.60%

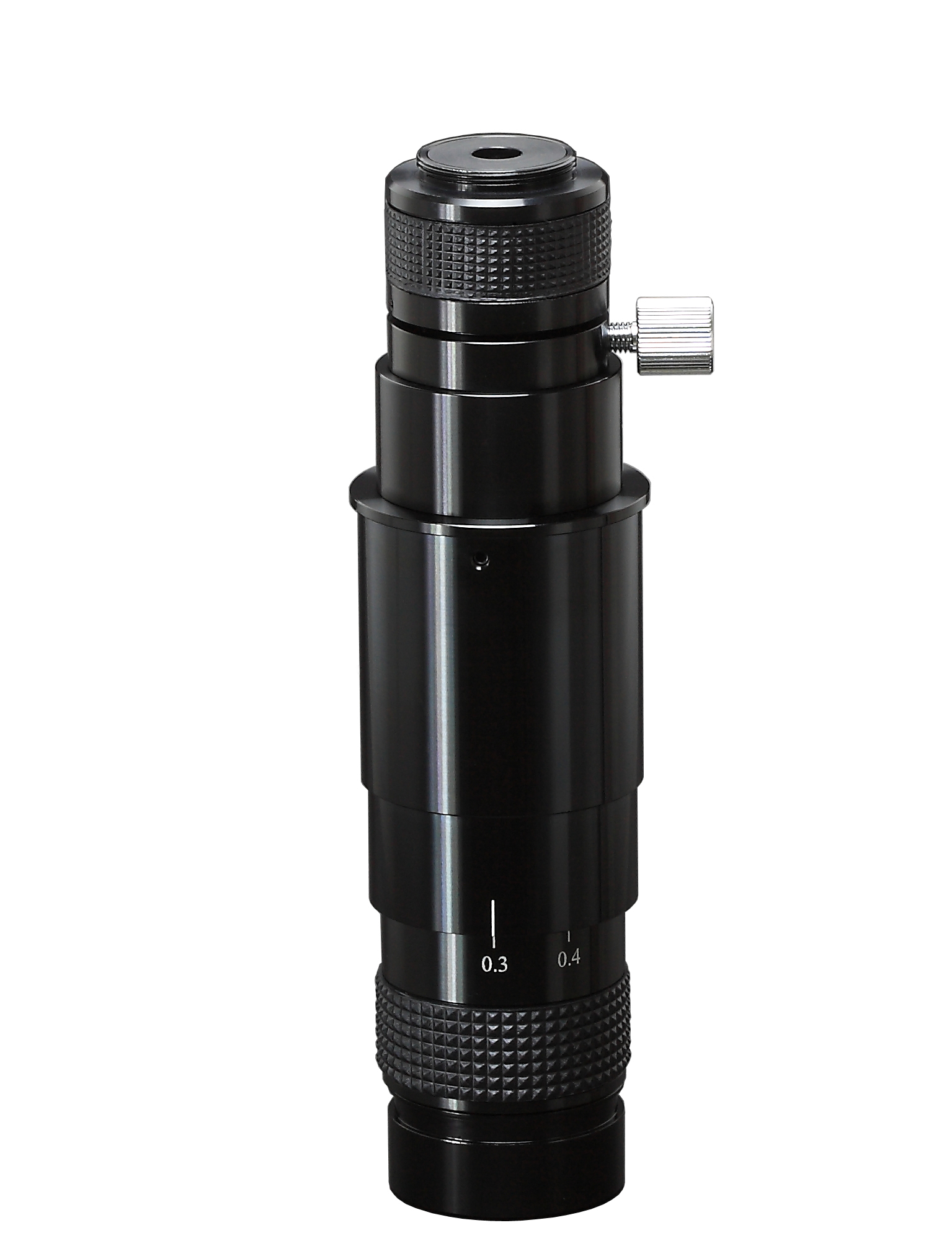

附加物鏡

項目

MZD0318

1X主機

光學放大倍率

0.3X～1.8X

視場范圍

12X16～2X2.7

工作距離

115

0.5X

光學放大倍率

0.15X～0.9X

視場范圍

24X32～4X5.3

工作距離

195

0.7X

光學放大倍率

0.21X～1.26X

視場范圍

17.1X22.9～2.9X3.8

工作距離

145

2X

光學放大倍率

0.6X～3.6X

視場范圍

6X8～1X1.3

工作距離

35

變倍主體連續變倍范圍

0.3X～1.8X

倍率

數值孔徑

景深

分辨率

TV失真

0.3X

0.023

5.8mm

14.6μm

0.12%

1.0X

0.058

0.69mm

5.8μm

0.13%

1.8X

0.071

0.31mm

4.7μm

0.01%

附加物鏡

項目

CCD接頭

0.5X

1X

0.5X

光學放大倍率

0.175X～1.125X

0.35X～2.25X

視場范圍

20.6X27.4～3.2X4.3

10.3X13.7～1.6X2.13

工作距離

195　

0.7X

光學放大倍率

0.245X～1.575X

0.49X～3.15X

視場范圍

14.7X19.6～2.3X3

7.3X9.8～1.14X1.5

工作距離

145　　

1X主機

光學放大倍率

0.35X～2.25X

0.7X～4.5X

視場范圍

10.3X13.7～1.6X2.13

5.14X6.9～0.8X1.1

工作距離

115

2X

光學放大倍率

0.7X～4.5X

1.4X～9X

視場范圍

5.14X6.9～0.8X1.1

2.6X3.4～0.4X0.5

工作距離

35　

變倍主體連續變倍范圍

0.7X～4.5X

倍率

數值孔徑

景深

分辨率

TV失真

安裝尺寸：Φ45mm
最大兼容相機：1/2"
CCD螺紋接口：1英吋32扣

0.7X

0.023

2.5mm

14.6μm

0.07%

2X

0.052

0.39mm

6.5μm

0.11%

4.5X

0.072

0.12mm

4.7μm

0.09%
